产品详情
|
在线客服
电力主网架一次设备检修运维仿真培训系统
类型: 三维教学培训系统
优惠介绍: 优惠期间,在线抢购
规格:
产品介绍: 供配电一次设备三维教学培训系统
上市时间: 2000年
适用对象: 全国各电力公司新入职员工的基础培训,同时也适用于全国各大高学校和专职院校中电力相关专业的基础课程教学
品牌: 北京万控
型号: wk-62543322
销量: 0
产品详情

电力主网架一次设备检修运维仿真培训系统

1. 系统介绍

“电力主网架一次设备检修运维仿真培训系统”是以变电站一次设备的A、B、C、D级检修过程和检修工艺为仿真对象,用标准化检修作业流程为指导,对设备进行标准化检修过程模拟。在模拟操作的同时,突出检修工艺、结果分析、处理措施方面的教学。教学内容丰富,培训效果显著。

系统采用了“学习、练习、考试、评价”的教学模式,提供了理论学习、实践练习、考核鉴定、自动评价一体化的解决方案。在学习模式下,学员可自主观看设备的检修过程,了解检修流程以及每一步骤的检修工艺等。在练习模式下,学员可以在仿真系统中跟随作业流程练习如何检修设备。在考试模式下,系统将对学员的检修操作过程进行全程自动监控,同时还以考题的方式考察学员对检修知识的掌握程度,并对检修操作和考题答卷自动评分,给出考试结果。

1-1.jpg 1-2.jpg1-3.jpg1-4.jpg

同时,系统还采用了控制虚拟人物进行检修操作的方式,使得教学更加真实化,增强学员的学习兴趣,提高教学效果。

该系统以可视化技术和虚拟仿真技术为基础,采用游戏式、任务驱动的培训思想,开发与实训相结合的“互动化、高仿真”的3D变电检修仿真,实现对检修技能作业的真实演示和模拟互动操作,从而提高变电检修人员的安全意识与工作技能水平。

2. 系统特点

2.1技术参数

(1) 系统采用全三维仿真技术、三维虚拟交互技术、三维建模技术、三维动画技术等,实现对检修设备、检修过程的全三维仿真模拟;

(2) 仿真对象的建立采用3ds max建模技术进行全三维建模,对仿真对象的真实构造进行1:1的三维模拟,具有真实的色泽和质感;

(3) 三维仿真系统可实现对设备检修作业流程的模拟,实现给予标准化作业流程的仿真培训;

(4) 仿真系统可实现便捷的人机交互,可360度观察设备的检修过程;

(5) 仿真系统具备控制虚拟人物操控功能可实现控制虚拟人物进行设备检修操作

(6) 仿真系统配有“学习、练习、考试”三种模式;

(7) 学习模式下,学员可自主观看设备的检修过程,了解检修流程以及每一步骤的检修工艺等;

(8) 练习模式下,学员可以在仿真系统中跟随作业流程练习如何检修设备;

(9) 考试模式下,系统将对学员的检修操作过程进行全程自动监控,同时还以考题的方式考察学员对检修知识的掌握程度,并对检修操作和考题答卷自动评分,自动给出考试评价结果;

(10) 三维仿真系统配备“培训管理系统”支撑平台,与“培训管理系统”实现数据交互;

(11) “培训管理系统”实现人员信息管理、试题录入、题库管理、试卷组建、成绩查询等功能,能够实现对仿真系统的教学控制;

(12) 系统整体架构采用C/S与B/S相结合的架构设计

2.2系统功能

该系统分为两个子系统,即:

l 变电设备检修仿真培训系统客户端

l 培训管理系统(支撑平台)

系统在总体架构上采用C/S与B/S相结合的架构设计,“变电设备检修仿真培训系统客户端”采用C/S架构设计充分发挥本地硬件系统的性能保持仿真系统的运行流畅性和稳定性“培训管理系统”采用B/S架构设计,管理人员可不受限于时间、空间、人等因素,进行随时随地的线上培训管理。

Ø “变电设备检修仿真培训系统客户端”功能

(1) 系统总页面按钮均采用三维交互设计,鼠标移动可改变视角方向;

(2) 可调整系统整体分辨率大小,并可设置系统为全屏模式/窗口模式;

(3) 系统具备“学习、练习、考试”三种模式的任意选择;

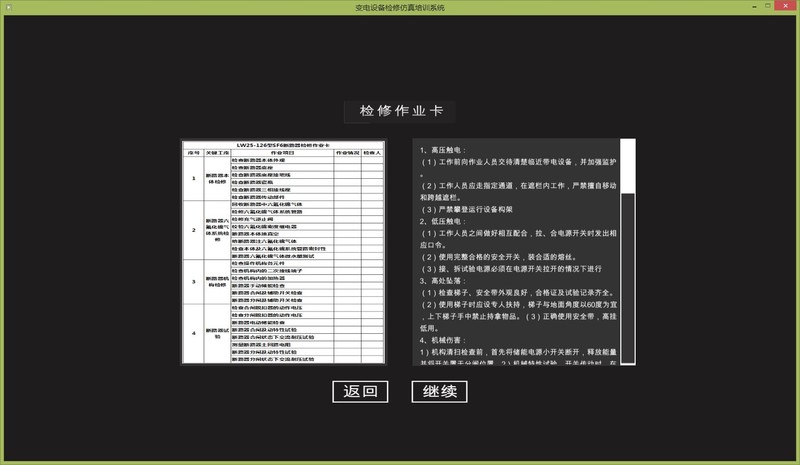

(4) 进入检修任务前,可查看“检修作业卡”,并对“工器具、仪器、人物服装”内容进行逐一选取;

(5) 在学习模式下,针对检修流程,可点击任一检修步骤进行检修内容学习,可以按照流程顺序操作,也可以跳步操作;

(6) 学习模式下系统配备使用“使用工器具”和“操作点”提示,并在步骤检修过程中给与知识点的讲解提示,指引学员学习;

(7) 在练习模式下,可控制虚拟人物进行设备检修按照检修作业流程顺序操作。同时系统给出“使用工器具”和“操作点”提示,给与指引练习;

(8) 考试模式下,可控制虚拟人物进行设备检修按照检修作业流程顺序操作。此模式系统不给任何提示,同时系统将会从“培训管理系统”下载考题,在检修操作的同时进行试卷作答;

(9) 系统具有“工具包”功能,可从中选取任一工具进行检修;

(10) 系统具有显示/隐藏“检修流程”功能,并在各种模式下给与操作步骤提示;

(11) 系统具有“视角切换”功能,可在练习与考试模式下切换第一人称和第三人称视角;

(12) 系统具有“操作记录”功能,可查看检修操作得分和试卷答题得分;

(13) 系统在“考试模式”下具有“提交数据”功能,可将考试成绩提交至“培训管理系统”;

(14) 可查看检修系统中的相关文档;

(15) 可调整教学讲解声音大小背景声音大小

Ø 培训管理系统(支撑平台)功能

“培训管理系统”提供对“变电设备检修仿真培训系统客户端”培训过程管理的功能,其基于B/S架构开发具有良好的远程数据管理机制,有访问权限的用户可在远程的任意一台计算机登录信息后台管理系统,不受限于时间、空间等因素,提供了较为方便的培训内容及学员培训过程管理的功能。


培训管理系统能够实现人员信息管理、试题录入、题库管理、培训科目管理、试卷组建、成绩查询等功能,能够实现对仿真系统的考试控制。具体功能如下:

(1) 用户管理:可对用户信息进行增加、删除、修改、查询等操作,并可批量导入用户信息;

(2) 题库管理:并可对考试题目进行录入、修改、删除、查询等操作,并可批量导入题目;

(3) 试卷管理:可对检修仿真系统中任一检修科目进行试卷设置,从题库中抽取考题组建试卷;

(4) 仿真科目管理:可对三维仿真系统设置科目控制、模式控制等,从而控制教学与考试内容;

(5) 成绩管理可查询每一学员的考试成绩并可导出成绩


3. 产品清单

检修设备

编号

检修设备型号

检修仿真内容

变压器

1

220kV油浸式三相一体变压器

220kV变压器散热器带电水冲洗作业(带电作业)

2

220kV变压器吸湿器整体更换作业(带电作业)

3

220kV变压器箱体维护(带电作业)

4

220kV变压器储油柜维护(停电作业)

5

220kV变压器套管维护(停电作业)

6

220kV变压器温控器维护(停电作业)

7

220kV变压器气体继电器维护(停电作业)

8

220kV变压器接地线维护(带电作业)

9

220kV变压器阀门维护(带电作业)

10

220kV变压器例行试验(停电作业)

断路器

1

10kV VS1-12真空断路器(弹簧机构)例行检修(停电作业)

检修位置本体检修

检修位置机构检修

检修位置试验

试验位置机构检修

2

35kV VH4-40.5真空断路器(弹簧机构) 例行检修(停电作业)

检修位置本体检修

检修位置机构检修

检修位置试验

试验位置机构检修

3

35kV LW16-40.5 SF6断路器(弹簧机构)例行检修(停电作业)

断路器本体检修

断路器SF6气体系统检修

断路器机构检修

断路器试验

4

110kV LW25-126 SF6断路器(弹簧机构) 例行检修(停电作业)

断路器本体检修

断路器SF6气体系统检修

断路器机构检修

断路器试验

隔离开关

1

110kV GW4A-126型隔离开关例行检修(停电作业)

隔离开关本体检修

隔离开关调试-主刀闸调试

隔离开关调试-接地刀闸调试

隔离开关试验

2

110kV GW22-126型隔离开关例行检修(停电作业)

隔离开关本体检修

隔离开关调试-主刀闸调试

隔离开关调试-接地刀闸调试

隔离开关试验

3

220kV GW7-252型隔离开关例行检修(停电作业)

隔离开关本体检修

隔离开关调试-主刀闸调试

隔离开关调试-接地刀闸调试

隔离开关试验

高压开关柜

1

10kV KYN28-12型开关柜例行检修(停电作业)

开关柜箱体外观检查与维护

母线室检查与维护

断路器手车室检查与维护

断路器手车检查与维护

电缆室的检查与维护

低压室的检查与维护

2

10kV KYN61-40.5型开关柜例行检修(停电作业)

开关柜箱体外观检查与维护

母线室检查与维护

断路器手车室检查与维护

断路器手车检查与维护

电缆室的检查与维护

低压室的检查与维护

4. 系统截图

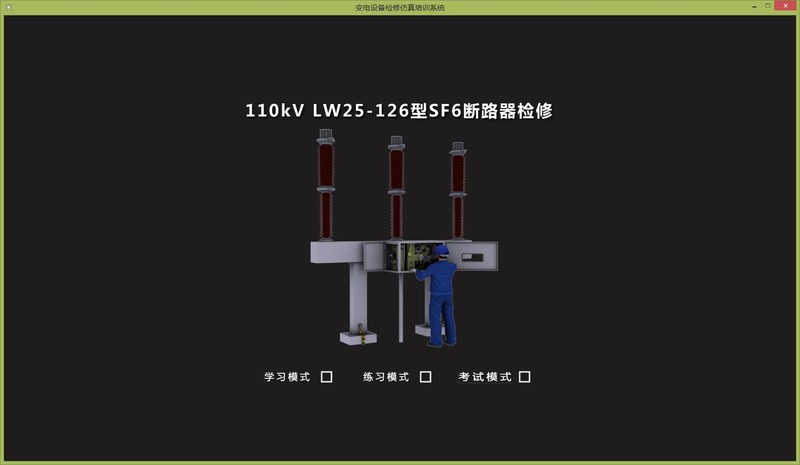

(1) “变电设备检修仿真培训系统客户端”截图

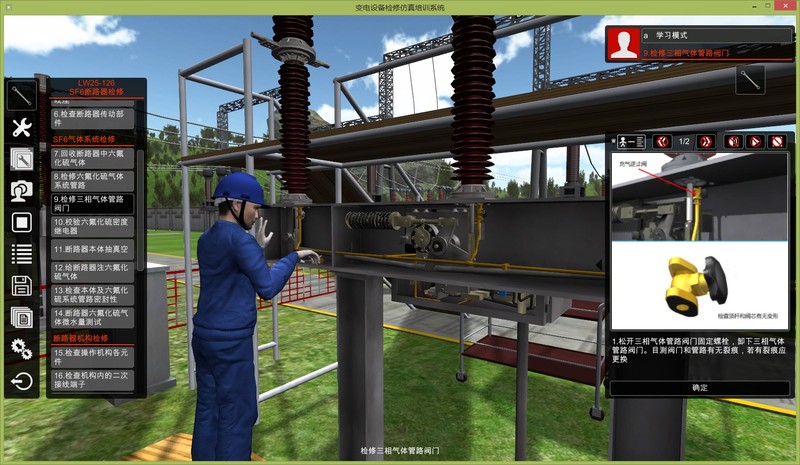

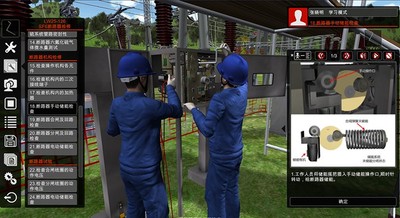

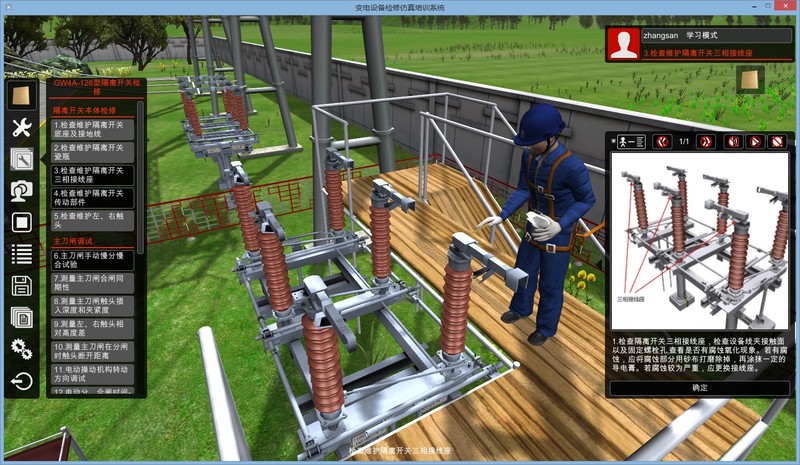

1)学习模式

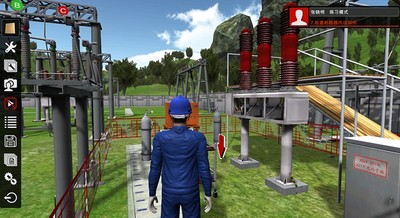

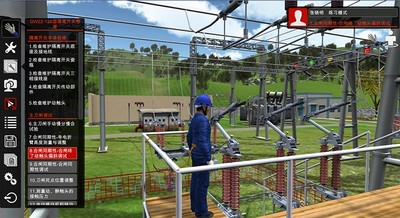

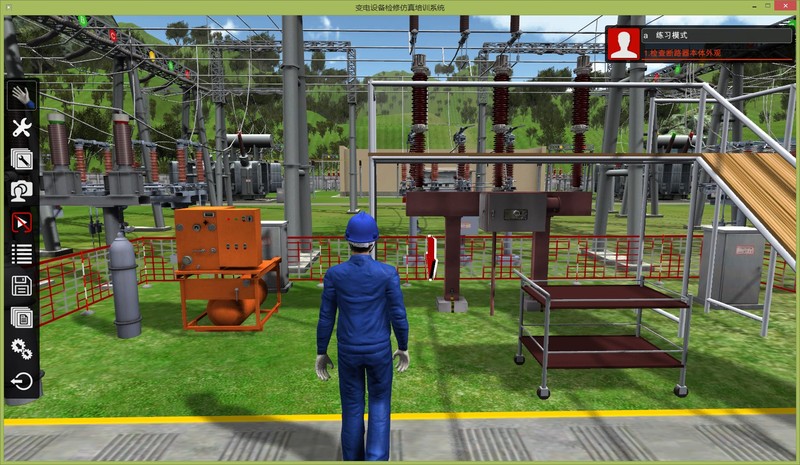

2)练习模式

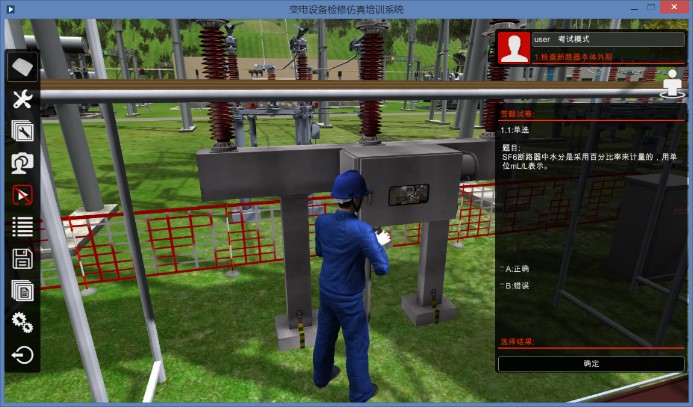

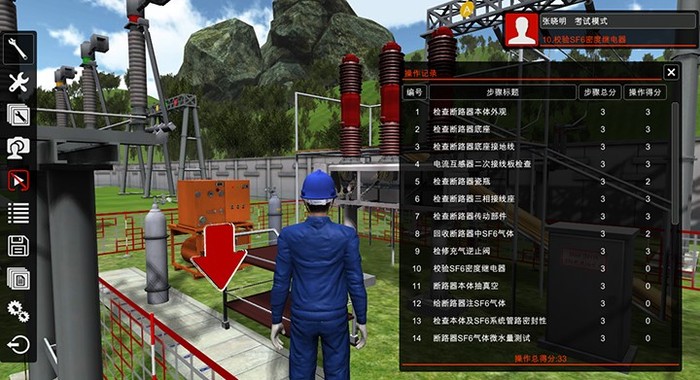

3)考试模式

仿真操作考试 + 试卷答题考试最终自动评分给出仿真操作得分”和“答题试卷得分”。


(2) “培训管理系统”截图
